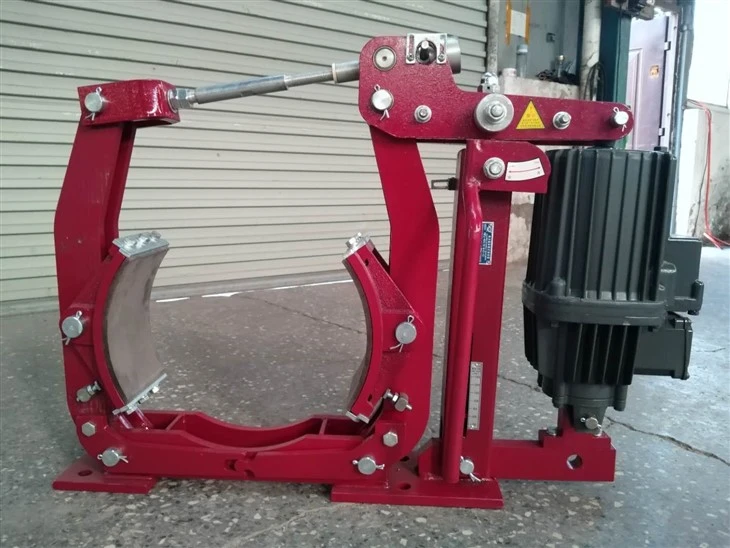

Freno de tambor industrial YWZ9
El freno de tambor hidráulico eléctrico de la serie YWZ5/YWZ9 se usa ampliamente para la desaceleración y el freno de estacionamiento de dispositivos de conducción mecánicos como elevación, transporte, metalurgia, minas, puertos, muelles, maquinaria de construcción, etc.
Descripción
Freno de tambor industrial serie YWZ5/YWZ9
El freno de tambor industrial de la serie YWZ5/YWZ9 se utiliza principalmente para elevación, transporte, metalurgia, construcción y otros accionamientos mecánicos que soportan frenos mecánicos. El freno de tambor industrial serie YWZ5/YWZ9 se compone de dos partes: el marco del freno y el actuador hidráulico eléctrico correspondiente. Cuando se activa la energía, el actuador hidráulico eléctrico se mueve, la varilla de empuje se eleva rápidamente y la palanca abre la placa de freno para darse cuenta del estado de freno suelto. Cuando se corta la energía, la varilla de empuje del actuador hidráulico eléctrico cae rápidamente bajo la acción de la fuerza del resorte y la placa de freno se cierra mediante la acción de la palanca para lograr el bloqueo.
FUNCIONES ADICIONALES
| Código de función | Importancia del modelo |
| M | Dispositivo de compensación del freno por desgaste de pastillas |
| K1 | Final de carrera de apertura |
| K2 | Final de carrera de cierre |
| K3 | Interruptor de visualización de límite de desgaste de pastillas |
| S1 | Dispositivo de mano izquierda |
| S2 | Dispositivo manual derecho |
Las dimensiones y los parámetros de par de frenado del freno de tambor industrial serie YWZ5/YWZ9 cumplen con el estándar GB6333-86, los requisitos tecnológicos cumplen con el estándar JB/T6406-2006.
Características principales:
El dispositivo de ecualización entrelazado y el dispositivo de seguimiento automático-de las pastillas siempre pueden mantener las pastillas de ambos lados iguales y sin ajuste, evitando el fenómeno de que la pastilla de freno de un lado flote contra la rueda de freno debido a una retracción desigual.
Las bisagras oscilantes principales están equipadas con cojinetes auto-lubricantes, que tienen una alta eficiencia de transmisión, una larga vida útil y no requieren lubricación durante el uso.
El resorte del freno está dispuesto en el tubo cuadrado y está equipado con una regla. El usuario puede leer fácilmente el valor del par de frenado, eliminando los problemas de medición y cálculo.
La pastilla de freno es una estructura de moldeo integral montada en una tarjeta-, que es fácil y rápida de reemplazar. Hay pastillas de freno de diferentes materiales disponibles para que los usuarios elijan.
Se combinan los productos de empujador hidráulico eléctrico de la serie Ed, que son sensibles y tienen una larga vida útil
Diseño cerrado normal, frenado por resorte cuando se corta la energía y el empujador se libera cuando se enciende la energía.
DATOS TÉCNICOS Y DIMENSIONES DEL Freno de Tambor Industrial SERIE YWZ5/YWZ9
| Tipo de freno | Tipo de propulsor | Par de frenado (Nm) | Autorización | Dimensiones (mm) | Peso | ||||||||||||||||
| A | b | C | D | d | E | F | G1 | G2 | Hmáx. | h1 | i | K | M | n | L | ||||||
| Y W Z 5 / Y W Z 9 |
-160/E23 | Ed23/5 | 80-160 | 1.0 | 430 | 65 | 160 | 160 | 14 | 145 | 85 | 145 | 195 | 435 | 132 | 55 | 130 | 120 | 8 | 145 | 32.5 |
| -200/E23 | Ed23/5 | 112-200 | 1.0 | 470 | 80 | 160 | 200 | 14 | 175 | 90 | 165 | 265 | 500 | 160 | 55 | 145 | 140 | 10 | 150 | 35 | |
| -200/E30 | Ed30/5 | 140-315 | 38 | ||||||||||||||||||
| -250/E23 | Ed23/5 | 140-250 | 1.0 | 535 | 100 | 160 | 250 | 18 | 205 | 110 | 200 | 290 | 570 | 190 | 65 | 180 | 160 | 12 | 180 | 42 | |
| -250/E30 | Ed30/5 | 180-315 | 45 | ||||||||||||||||||
| -250/E50 | Ed50/6 | 315-500 | 575 | 190 | 50 | ||||||||||||||||
| -300/E23 | Ed23/5 | 180-280 | 1.25 | 590 | 125 | 160 | 300 | 18 | 255 | 115 | 245 | 330 | 585 | 225 | 80 | 220 | 180 | 12 | 170 | 70 | |
| -300/E30 | Ed30/5 | 250-400 | |||||||||||||||||||
| -300/E50 | Ed50/6 | 400-630 | 630 | 190 | 75 | ||||||||||||||||
| -300/E80 | Ed80/6 | 630-1000 | 80 | ||||||||||||||||||
| -315/E23 | Ed23/6 | 180-280 | 1.25 | 590 | 125 | 160 | 315 | 18 | 255 | 115 | 245 | 330 | 585 | 225 | 80 | 220 | 180 | 12 | 170 | 70 | |
| -315/E30 | Ed30/5 | 250-400 | |||||||||||||||||||
| -315/E50 | Ed50/6 | 400-630 | 1.25 | 630 | 190 | 75 | |||||||||||||||
| -315/E80 | Ed80/6 | 630-1000 | 80 | ||||||||||||||||||
| -400/E50 | Ed50/6 | 400-800 | 1.25 | 710 | 160 | 190 | 400 | 22 | 310 | 160 | 310 | 420 | 715 | 280 | 100 | 270 | 220 | 14 | 170 | 95 | |
| -400/E80 | Ed80/6 | 630-1250 | 110 | ||||||||||||||||||
| -400/E121 | Ed121/6 | 1000-2000 | 700 | 240 | 775 | 125 | |||||||||||||||
| -500/E80 | Ed80/6 | 800-1600 | 1.25 | 810 | 200 | 190 | 500 | 22 | 385 | 180 | 365 | 535 | 810 | 335 | 130 | 325 | 280 | 16 | 180 | 175 | |
| -500/E121 | Ed121/8 | 1120-2500 | 800 | 240 | 845 | 190 | |||||||||||||||
| -500/E201 | Ed201/6 | 2000-4000 | |||||||||||||||||||
| -600/E121 | Ed121/6 | 1800-2800 | 1.6 | 925 | 240 | 240 | 600 | 26 | 470 | 220 | 450 | 600 | 1035 | 425 | 170 | 400 | 340 | 25 | 185 | 300 | |
| -600/E201 | Ed201/6 | 2500-4500 | |||||||||||||||||||
| -600/E301 | Ed301/6 | 4000-6500 | 305 | ||||||||||||||||||
| -630/E121 | Ed121/6 | 1800-3150 | 1.6 | 925 | 250 | 240 | 630 | 26 | 470 | 220 | 450 | 600 | 1035 | 425 | 170 | 400 | 340 | 25 | 185 | 310 | |
| -630/E201 | Ed201/6 | 2500-5000 | |||||||||||||||||||
| -630/E301 | Ed301/6 | 4000-7100 | 315 | ||||||||||||||||||
| -700/E201 | Ed201/6 | 2500-5600 | 1.6 | 980 | 280 | 240 | 700 | 27 | 525 | 240 | 500 | 650 | 1140 | 475 | 190 | 450 | 360 | 30 | 220 | 420 | |
| -700/E301 | Ed301/6 | 4000-8000 | 425 | ||||||||||||||||||
| -710/E201 | Ed201/6 | 2500-5600 | 1.6 | 980 | 280 | 240 | 700 | 27 | 525 | 240 | 500 | 650 | 1140 | 475 | 190 | 450 | 360 | 30 | 220 | 420 | |
| -710/E301 | Ed301/6 | 4000-8000 | 425 | ||||||||||||||||||
| -800/E301/12 | Ed301/12 | 10500-12500 | 2.0 | 1230 | 320 | 240 | 800 | 27 | 595 | 280 | 570 | 830 | 1355 | 530 | 210 | 520 | 440 | 30 | 240 | 545 | |
Nota: Se debe conservar el tamaño del tipo y la estructura específicos.
Según las necesidades del usuario, se deben producir frenos normalmente abiertos, productos-a prueba de explosiones y productos no-estándar.
Coincidir con las necesidades del usuario para producir YT1motor. (Nota: cambio de dimensión)
Preguntas frecuentes:
1. P: ¿Se aceptan pedidos pequeños?
R: Sí, se aceptan pedidos pequeños. Primero puede realizar un pedido de prueba y luego haremos todo lo posible para ganarnos su confianza, ya que lo que queremos es una cooperación a largo-plazo en el futuro.
2. P: ¿Pueden realizar personalización y reproducción si proporciono una imagen de diseño?
R: Sí, podemos ofrecer servicios de personalización y reproducción, verifique los detalles anteriores.
Se necesita el dibujo de diseño, cuantas más especificaciones detalladas, más exactos podremos hacer los productos.
3. P: ¿Puedo obtener alguna muestra?
R: Sí, estaremos encantados si necesita la muestra para verificar la calidad antes de realizar el pedido.
4. P: ¿Pueden garantizar la calidad?
R: Sí, podemos, puede pagar el saldo después de verificar la calidad de los productos terminados. Siempre damos gran importancia al control de calidad desde el principio hasta el final de la producción. Cada producto será inspeccionado cuidadosamente antes de empacarlo para su envío.
5. P: ¿Puede aceptar visitar la fábrica?
R: Sí, ¡le invitamos a visitar nuestra fábrica en la ciudad de Xinxiang, provincia de Henan, China!
6. P: ¿Cuáles son sus términos comerciales?
R: Es según la petición de los clientes:
Se pueden aceptar FOB puerto marítimo chino/puerto de destino CFR u otros términos.
7. P: ¿Cuáles son sus condiciones de pago?
R: FOB: depósito del 30%T/T, 70%T/T antes de la entrega de la mercancía.
CFR: depósito del 30%T/T, 70%T/T contra la copia B/L.
8.P: ¿El embalaje es seguro y llega en buenas condiciones?
R: Sí, se garantiza un embalaje seguro. Todos los productos llegarán a su puerta en buenas condiciones.
Servicio postventa:
1.Todos los productos tienen un año de garantía.
2. Proporcionar instrucciones de instalación profesionales y vídeo de solución de problemas.
3. Brindamos servicio posventa las 24 horas, los 7 días de la semana. El cliente puede contactarnos en cualquier momento.
La calidad cambia el mundo y el servicio crea valor. El freno Henan JINGU siempre se adhiere primero al concepto de demanda del cliente y siempre se adhiere a la satisfacción seria de las necesidades del usuario y al autopulido continuo.
En el camino del espíritu empresarial, nuestra búsqueda es interminable. Logre avances continuos en el desarrollo y continúe trabajando profundamente en el campo de los frenos. Gracias por su compañía en todo momento. Sabemos que cada progreso y éxito logrado por Henan JINGU es inseparable de la atención, la confianza y el apoyo de todos.
Si tiene alguna sugerencia sobre nuestros productos y servicios, deje un mensaje a continuación. Si tiene necesidades de compra, puede completar los requisitos del producto y personalizaremos soluciones personalizadas para usted.
Etiqueta: freno de tambor industrial ywz9, China, fabricantes, proveedores, fábrica, Crane usados frenos de tambor hidráulico eléctrico, Frenos eléctricos sobre grúa hidráulica, Frenos de tambor de propulsores electro hidráulicos, Actualizaciones de tecnología de frenos de tambor industrial, Pronóstico de tendencias de frenos de tambor industrial, Estado de la serie YWZ freno hidráulico
DATOS TÉCNICOS Y DIMENSIONES DE LOS FRENOS DE TAMBOR SERIE YWZ5/YWZ9
Nota: Se debe conservar el tamaño del tipo y la estructura específicos.
Según las necesidades del usuario, se deben producir frenos normalmente abiertos, productos-a prueba de explosiones y productos no-estándar.
Coincidir con las necesidades del usuario para producir YT1motor. (Nota: cambio de dimensión)
