Un actuador hidráulico eléctrico consta de un motor de accionamiento y un cuerpo principal. El cuerpo principal consta de una tapa, un cilindro, un pistón, un impulsor y un eje.
Cuando se acciona, el motor hace girar el eje impulsor y el impulsor conectados al eje giratorio, generando presión dentro del pistón. Esta presión extrae aceite de la parte superior del pistón hacia la parte inferior, forzando el pistón y bloqueándolo en su lugar. La varilla de empuje y la barra transversal se elevan rápidamente y la palanca comprime mecánicamente el resorte de carga (la varilla de empuje o el freno tiene un resorte de carga) para producir un movimiento mecánico.
Cuando se apaga, el impulsor deja de girar y el pistón desciende rápidamente debido a la fuerza del resorte y su propio peso, lo que obliga al aceite a regresar a la parte superior del pistón y luego a su posición original a través del mecanismo de palanca.

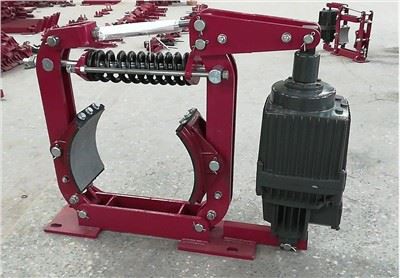

Los actuadores electrohidráulicos se utilizan a menudo junto con cremalleras de freno y se utilizan ampliamente para frenar diversas transmisiones.
Características de diseño del propulsor hidráulico eléctrico
La carcasa está hecha de aleación de aluminio fundido, lo que ofrece un diseño liviano y estéticamente agradable.
El motor no-aceite y cuenta con aislamiento B o F (según los requisitos del usuario), lo que ofrece una excelente resistencia al calor y una larga vida útil.
La cubierta de la caja de terminales del motor está sellada y cuenta con un prensaestopas para una entrada segura y confiable. El armario eléctrico cumple con la protección IP55.
El eje del motor y la varilla de empuje están cromados-, lo que prolonga significativamente la vida útil de los sellos.
Una cámara de aire de equilibrio está ubicada en un lado del cuerpo del cilindro, lo que permite instalar la varilla de empuje en cualquier orientación de 0 a 180 grados, ampliando su gama de aplicaciones.
Los sujetadores de la serie Ed están hechos de acero inoxidable y ofrecen un diseño duradero y estéticamente agradable.
La serie Ed de propulsores hidráulicos eléctricos redefine los estándares de frenado industrial con ingeniería de precisión. Ya sea que esté buscando equipos especializados que exijan la máxima seguridad o líneas de producción automatizadas que requieran eficiencia energética-eficiente, la serie Ed proporciona energía confiable.
